PZ.I (Т-1)

kpfw. I (Sd. Kfz.l01) (Sd. Kfz. - Sonderkraftfahrzeug - спецмашина) Легкий танк Pz. Kpfw. I (Panzerkampfwagen - бронированная боевая машина) или Pz. I (Panzer - танк) разработан фирмой "Крупп" в 1933 г. Серийно выпускался под обозначением Pz. Kpfw. I Ausf. А с середины 1934 г. Танк оснащался четырехцилиндровым двигателем "Крупп" М305 мощностью 57 л. с. и развивал скорость до 37 км/ч. Подвеска выполнялась смешанной: использовался передний каток со спиральной пружиной, остальные, сблокированные по два, снабжались листовыми рессорами. Обе тележки катков соединяла внешняя балка жесткости. Боевая масса машины составляла 5,4 т. Толщина брони - 6- 13 мм. Вооружение состояло из двух 7,9-мм пулеметов MG-13 во вращающейся башне. Экипаж - 2 чел. За период 1934-1935 гг. было построено 818 танков.

PZ.II (Т-2)

PZ.III (Т-3)

Компоновка танка  с передним расположением трансмиссии, что сокращало длину и увеличивало высоту машины, упрощало конструкцию приводов управления и их обслуживание. Кроме того, создавались предпосылки для увеличения габаритов боевого отделения.
Характерным для корпуса этого танка, как. впрочем, и для всех германских танков того периода, являлась равнопрочность броневых листов на всех основных плоскостях и обилие люков. До лета 1943 года прочности корпуса немцы предпочитали удобство доступа к агрегатам.
Трансмиссия, характерным для которой являлось большое количество передач в коробке передач при малом количестве шестерен: на одну передачу - одна шестерня Жесткость коробки, помимо ребер в картере, обеспечивалась "безвальной" системой монтажа шестерен. В целях облегчения управления и повышения средней скорости движения были применены уравнители и сервомеханизмы.

PZ-38(T)

По своим тактико-техническим характеристикам легкий LT vz.38 не уступал, а частично даже превосходил немецкий средний танк Pz.III, выпускавшийся в то время в мизерных количествах. К явным недостаткам чехословацкой машины можно отнести устаревшую для конца 30-х годов технологию изготовления корпуса и башни - клепкой на каркасе из уголков. Экипаж танка состоял из трех человек, что не обеспечивало полного разделения труда.
Тем не менее, руководству фирмы БММ приказали срочно закончить первую партию из 150 машин, заказанных еще для чехословацкой армии. Эти танки получили обозначение Pz.Kpfw.38(t) Ausf.A и отличались от LT vz.38 лишь наличием немецкой радиостанции. Экипаж был увеличен до четырех человек.

PZ.IV (Т-4)

По своей конструкции  Pz.IV был очень близок к Pz.lll, но, имея почти одинаковые с ним габаритные размеры,  отличался более широким корпусом и большим диаметром башенного погона, что изначально заложило определенный резерв для его модернизации. Забронированный объем обеспечивал нормальную работу экипажа из 5 человек и размещение снаряжения.

 Pz.IV неоднократно модернизировался, было выпущено в разные годы  9 модификаций от Pz.IV Ausf.A  до Pz.IV Ausf.J .

Броневая защита корпуса Ausf.A колебалась от 15 (борта и корма) до 20 (лоб) мм. Лобовая броня башни достигала 30, бортов - 20, кормы - 10 мм. Боевая масса танка составила 17,3 т. Вооружение - 75-мм пушка KwK 37 с длиной ствола в 24 калибра (L/24); в ее боекомплект входило 120 выстрелов. Два пулемета MG 34 калибра 7,92 мм (один - спаренный с пушкой, другой - курсовой) имели боезапас в 3000 патронов. Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин и пятискоростной механической коробкой передач типа Zahnradfabrik ZF SFG75. Двигатель был расположен несимметрично, ближе к правому борту корпуса. Ходовая часть состояла из восьми сдвоенных опорных катков малого диаметра, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах, четырех поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с механизмом натяжения гусеницы.

PZ.V (Т-5) "ПАНТЕРА"

Основным вооружением Pz V стало 75-мм орудие KwK 42 L/70 (длина ствола - 70 калибров) с традиционным двухкамерным четырехоконным дульным тормозом. Угол возвышения изменялся в пределах от -8 до +18/+20 (на Ausf D) градусов. По своим показателям поражения брони KwK 42 значительно опережала как пушки средних Pz IV Ausf G-J - KwK 40 L/43-48, так и советские Ф-34 калибра 76,2 мм, которыми вооружались советские Т-34. Преимущество объяснимо большей начальной скоростью снаряда и высоким качеством боеприпасов. На расстоянии 1 км бронебойный трассирующий снаряд пробивал более 110 мм катаной стали, подкалиберный - 140 мм. Осколочно-фугасный снаряд, однако, особо не отличался от своих подобий. В полный боезапас входило 79 выстрелов (на Ausf G - 82). Вспомогательное вооружение для борьбы с пехотой и легкобронированными целями - два 7,92-мм пулемета MG 34. Первый был спаренным со стволом пушки в орудийной маске, второй, в лобовом листе, первоначально монтировался в бугельной (амбразурной) установке без возможности вертикального наведения, а позднее, когда боевой опыт показал невысокую эффективность и неудобство прицеливания - в шаровой установке. Боекомплект к пулеметам насчитывал 5100 патронов (на Ausf G за счет его уменьшения до 4800 патронов освободилось место для дополнительных 75-мм выстрелов).

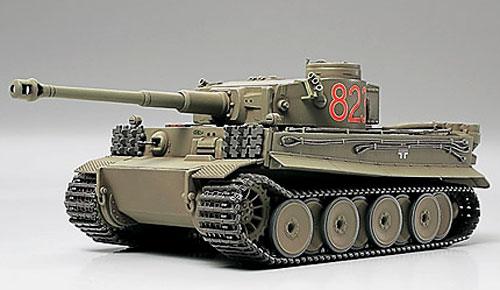

PZ.VI (Т-6) "ТИГР"

У опытного танка VK 3001(H), последовавшего за двумя первыми прототипами и созданного, как и они, под руководством начальника отдела перспективных разработок фирмы Henschel Эрвина Адерса, толщину лобовой брони корпуса довели до 60 мм, применили гусеницу шириной 520 мм и расположили опорные катки в шахматном порядке, 6-цилиндровый двигатель Maybach HL 116 мощностью 300 л.с. при 3000 об/мин позволял 30-тонной боевой машине двигаться со скоростью 35 км/ч. Были изготовлены три опытных шасси, которые использовались для испытания различных узлов и агрегатов. Когда в мае 1941 года Гитлер приказал начать разработку самоходных противотанковых установок с мощными пушками калибра 105 и 128 мм, для построенных VK 3001(Н) нашлось иное применение. На базе двух шасси этого типа фирма Rheinmetall-Borsig в Дюссельдорфе изготовила тяжелые САУ 12,8 cm Panzer-Selbstfahrlafette V. 128мм пушка Gerat 40 с длиной ствола 61 калибр и начальной скоростью снаряда 910 м/с, созданная на базе зенитного орудия, была установлена в открытой сверху рубке в кормовой части корпуса. Для размещения орудия массой 7 т пришлось удлинить ходовую часть, введя восьмой опорный каток. В рубке с толщиной стенок 30 мм размещались 5 членов экипажа и 18 пушечных выстрелов. Масса машины достигла 36 т. Обе самоходки отправили на Восточный фронт, где одну из них осенью 1943 года захватили советские войска. В настоящее время эта уникальная машина является экспонатом танкового музея в Кубинке.
